燃油 、燃气导 热油锅炉的结构

发布日期:2021-3-22
  燃油、燃气导热油锅炉
  燃油 、燃气导 热油锅炉排放 的烟气 比较 清洁 、环保,特别是对环保要求比较严格的地区,燃油的锅炉也不准用 ,只能选用燃气的导热油锅炉 ,如北京 、上海等一 类地区。
  燃油、燃气导热油锅炉分卧式和立式两种。卧式导热油锅炉 (见图 2、图3)的优点是卧式布置 ,燃烧器操作、看火、检修方便;缺点是占地面积大,维修时炉体油不易排尽 。立式导热油锅炉 (见图4)的优点是立式布置 ,占地面积小,维修时炉体油易排尽 (并联型 );缺|是燃烧器在炉顶 ,操作、看火、检修不方便。
  燃油 、燃气导热油锅炉多为正压燃烧 ,主要采用 圆盘管结构 ,内外两圈盘管 ,烟气3回程 ;立式或卧式导热油锅炉的内外盘管都分串联与并联 (见图 2、图3)。国外多数是 串联 ,我 国多数是并联 。串联的特点是内外盘管串联 ,油流程长 ,导热油流量小 ,温差大 ,在40~50℃ ;并联 的特点是内外盘管并联 ,油流程短 , 导热油流量大 ,温差小 ,在20~35℃。

燃油 、燃气导 热油锅炉的结构

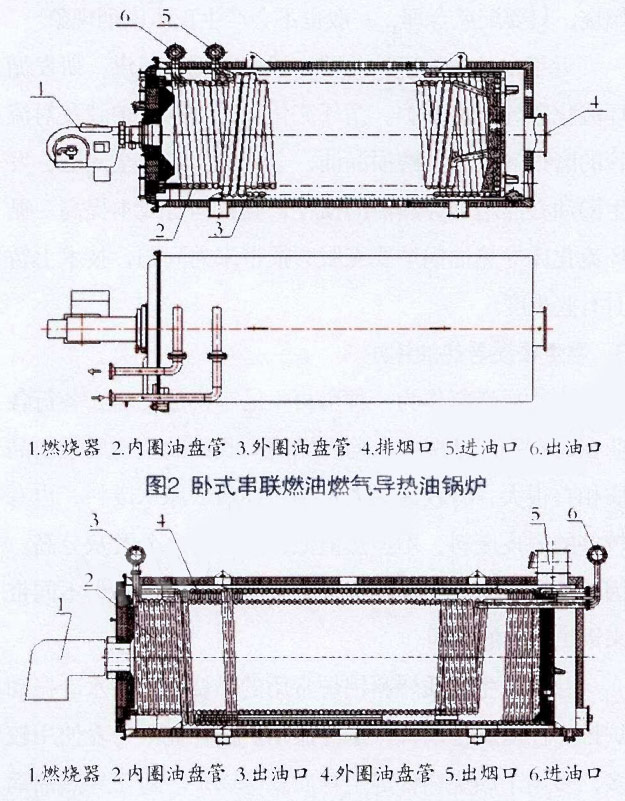

图3卧式并联燃油燃气导热油锅炉

从 图2和图3可以看 出,大温差 串联 的燃油 、燃气导 热油锅炉的进油 口和出油 口在炉体同一端 ,而并联 的锅 炉是在炉体两端 ,这是外观最明显的区别 。
