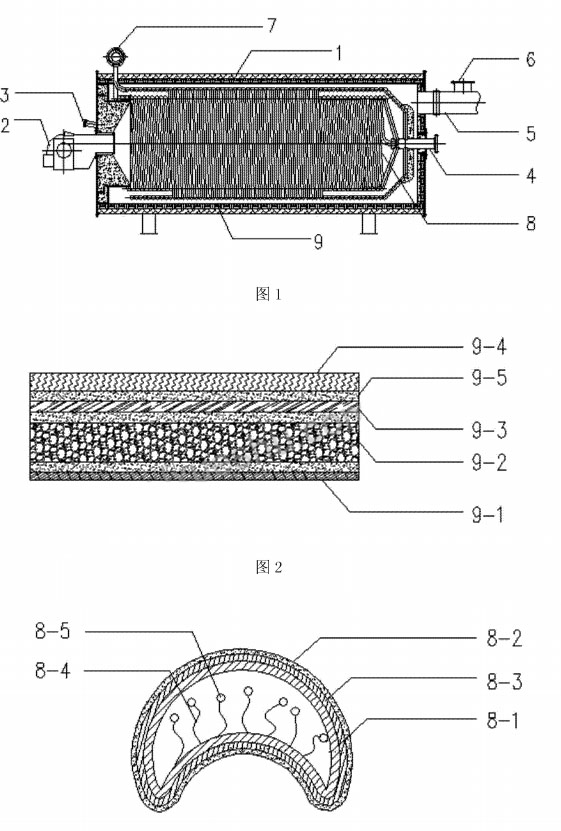

　　1.一种具有绝热层的燃气导热油炉,包括炉体(1),其特征在于:在炉体(1)前端设置有燃烧器接口(2) 和看火门(3),在炉体(1)后端设置有导热油进口(4) 、排烟口(5) 和防爆门(6),在炉体(1)上部设置有导热油出口(7), 在炉体(1)内设置有绝热层(9) ;所述绝热层(9)包括热反射层(9-1)、泡沫玻璃层(9-2) 、岩棉层(9-3) 、绝热垫片(9-4)和玻璃纤维层(9-5),热反射层(9-1)为金属层和/或金属氮化物层设置在泡沫玻璃层外侧，泡沫玻璃层(9-2)设置在岩棉层(9-3)外侧,绝热垫片(9-4) 设置在岩棉层(9-3) 和炉体(1)筒壁之间，所述热反射层(9-1)、泡沫玻璃层(9-2)、绝热垫片(9-4)和岩棉层(9-3)之间通过玻璃纤维层(9-5)进行粘接;在炉体(1)内设置有导热油管(8), 导热油管(8)在炉体内呈螺旋形分布，螺距为10mm ~ 15mm,所述导热油管(8) - -端与导热油进口(4)连接,另一端.与导热油出口(7) 相连接;所述导热油管(8) 包括管体(8-1)、第一导热层(8-2)和第二导热层(8-3),管体(8-1) 为金属管体，第一导热层(8-2) 由金刚石微粉和硬质合金粉混合高温喷涂而成,第二导热层(8-3)为氮化铝导热层,在导热油管(8)的内侧设置有弧形凹槽,在弧形凹槽的内壁上设置有导热丝(8-4) ;所述导热丝(8-4)为镍铬合金导热丝，在导热丝(8-4)端部设置有扰流颗粒(8-5),在导热丝(8-4) 上设置有导热纤维,导热纤维的纤维径小于导热丝的丝径。

　　2.根据权利要求1所述的具有绝热层的燃气导热油炉,其特征在于:所述扰流颗粒(8-5)为圆形、菱形或异形扰流颗粒。

　　3.根据权利要求1所述的具有绝热层的燃气导热油炉,其特征在于:所述第一导热层.(8- 2)的厚度为0. 1mm ~ . 03mm。

　　4.根据权利要求1所述的具有绝热层的燃气导热油炉,其特征在于:所述第二导热层(9-3)的厚度为0. 5mm ~ 0. 8mm。[∪

　　5.根据权利要求1所述的具有绝热层的燃气导热油炉，其特征在于:所述导热丝(8-4)的丝径为0.1mm~0.2mm。

　　6,根据权利要求1所述的具有绝热层的燃气导热油炉,其特征在于:扰流颗粒(8-5)的粒径为2mm ~ 5mm。
